УЗО - это устройство защитного отключения. Оно вырубит подачу тока, если Вы вдруг возьметесь за оголенный провод, утюг, чайник, стиралку, электробойлер - если те начали "биться" током. Это жизнь Ваша и Ваших детей. На этом нельзя экономить.
Это УЗО - и это хорошо! Дифреле (собственно УЗО) или дифавтомат (УЗО + Автомат) - это обязательно! Цена - 12-40 у.е. за 1 шт. Есть достойные УЗО отечественного изготовления.

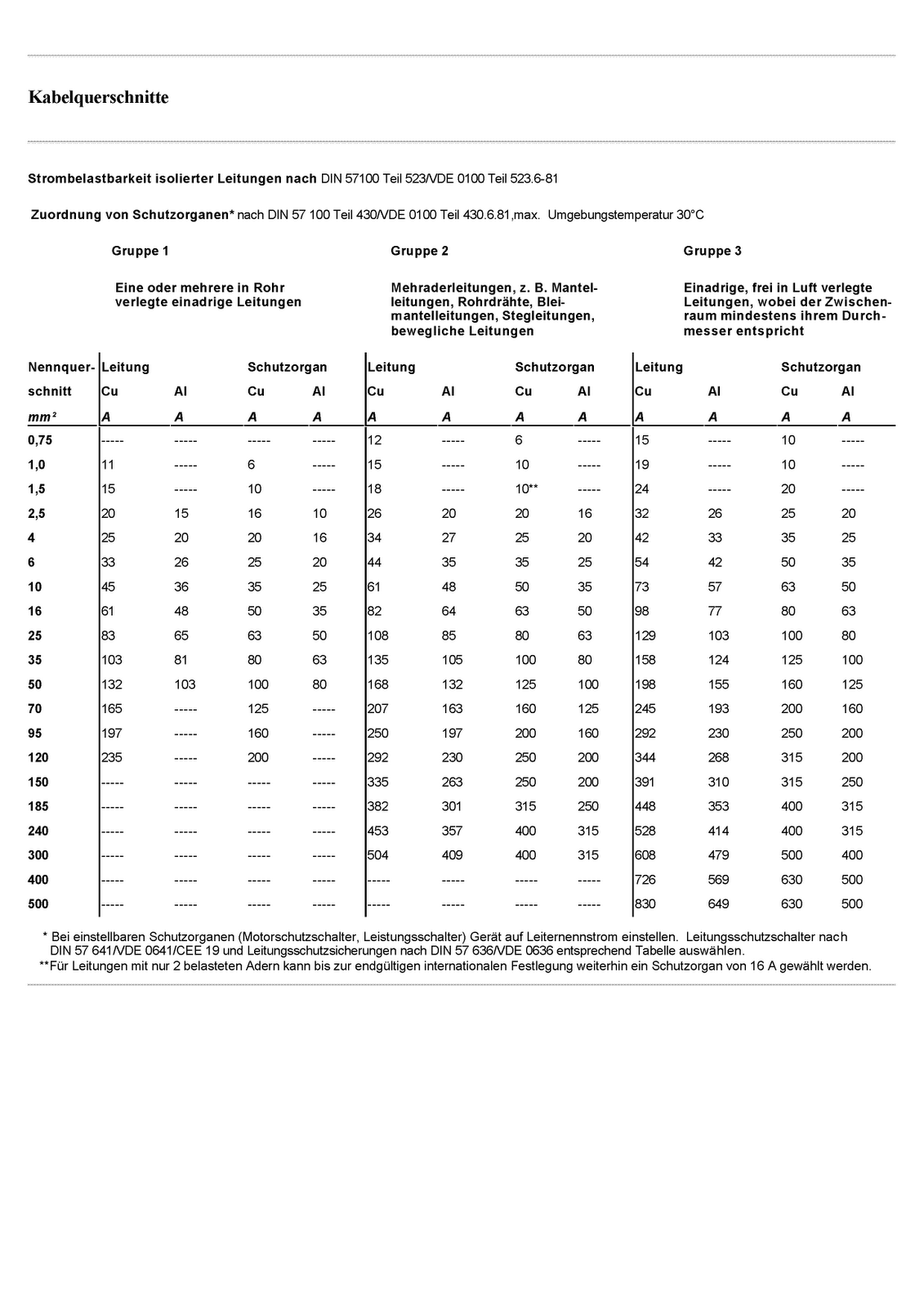

А это - автомат. К нему обязательно нужно УЗО или т.н. "дифавтомат" (УЗО+автомат "2 в одном")
Для желающих разобраться еще подробней привожу тут статью пр УЗО с сайта energosbyt.net:
На настоящий момент УЗО успешно устанавливается во вновь водимых электроустановках. Но установка и применение УЗО и на настоящий момент вызывает вопросы, как у абонентов так и у работников занимающихся монтажом электроустановок.
Так что же такое УЗО?
Устройства защитного отключения (УЗО), реагирующие на дифференциальный ток, наряду с устройствами защиты от сверхтока, относятся к дополнительным видам защиты человека от поражения при косвенном прикосновении, обеспечиваемой путем автоматического отключения питания.
В отличии от средств защиты от сверхтока УЗО является единственным средством защиты человека от электропоражения при малых токах замыкания, снижении уровня изоляции, недостаточно эффективно. Защита от сверхтока (при применении защитного зануления) обеспечивает защиту человека при косвенном прикосновении — путем отключения автоматическими выключателями или предохранителями поврежденного участка цепи при коротком замыкании на корпус.
Из всех известных электрозащитных средств УЗО является единственным, обеспечивающим защиту человека от поражения электрическим током при прямом прикосновении к одной из токоведущих частей.
Так же УЗО является превосходной защитой от возможных повреждений изоляции, неиисправностей электропроводки и электрооборудования считающиеся основной причиной возгораний и пожаров, возникающих в электроустановках.
Немного истории.
Впервые в 1937 г. фирма Schutzapparategesellschaft Paris & Co. изготовила первое действующее устройство на базе дифференциального трансформатора и поляризованного реле, имевшее чувствительность 0,01 А и быстродействие 0,1 с. В том же году с помощью добровольца — сотрудника фирмы было проведено натурное испытание УЗО.
В 1960—1970 гг. во всем мире, в первую очередь в странах Западной Европы, Японии, США началось активное внедрение УЗО в широкую практику.
В настоящее время сотни миллионов УЗО успешно, о чем свидетельствует официальная статистика, защищают жизнь и имущество граждан Франции, Германии, Австрии, Австралии и других стран от электропоражений и пожаров.
Принцип работы УЗО.
УЗО - быстродействующее защитное средство, реагирующее на дифференциальный ток в проводниках, пропускающих электроэнергию к защищаемой электроустановке. Действие УЗО основано на работе дифференциального трансформатора тока. Суммарный магнитный поток в сердечнике — Ф, пропорционален разности токов в проводниках, являющихся первичными обмотками трансформатора тока, IL и IN, наводит во вторичной обмотке трансформатора эдс, под действием которой в цепи вторичной обмотки протекает ток I, пропорциональный разности первичных токов. Этот ток и приводит в действие пусковой механизм.
В нормальном рабочем режиме результирующий магнитный поток равен нулю, ток во вторичной обмотке дифференциального трансформатора также равен нулю.
При прикосновении человека к открытым токопроводящим частям или к корпусу электроприемника, на который произошел пробой изоляции, по фазному проводнику через УЗО кроме тока нагрузки протекает дополнительный ток — ток утечки, являющийся для трансформатора тока дифференциальным (разностным).
Неравенство токов в первичных обмотках вызывает небаланс магнитных потоков и, как следствие, возникновение во вторичной обмотке трансформированного дифференциального тока. Если этот ток превышает значение уставки порогового элемента пускового органа, последний срабатывает и воздействует на исполнительный механизм.
Для осуществления контроля исправности (работоспособности) УЗО предусмотрена цепь тестирования (кнопка «Тест»), работающая за счет искусственного создания отключающего дифференциального тока.
Основные ошибки при монтаже УЗО.
Самой распространенной ошибкой при монтаже УЗО является подключение к УЗО нагрузки, в цепи которой имеется соединение нулевого рабочего проводника N с открытыми проводящими частями электроустановки или соединение с нулевым защитным проводником РЕ. В этом случае вероятность «произвольного» срабатывания УЗО очень высока.
Так же возможны следующие ошибки: подключение нагрузок к нулевому проводнику до УЗО, подключение нагрузок к нулевому рабочему проводнику другого УЗО, перемычка между нулевыми рабочими проводниками различных УЗО, соединение на стороне нагрузки проводников РЕ и N в розетке.
Пример включения УЗО.
Регламентирующие нормативные документы.
1.Правила устройства электроустановок Изд. 7-е.
2.ГОСТ 12.4.155-85. "Устройства защитного отключения. Классификация. Общие требования"
3. ГОСТ Р 50807-95 (МЭК 755-83). "Устройства защитные, управляемые дифференциальным (остаточным) током"
4. ГОСТ Р 50571.3-94 (МЭК 364-4-41-92). "Электроустановки зданий. Требования по обеспечению безопасности. Защита от поражения электрическим током".
5. ГОСТ Р 50571.11-96 (МЭК 364-7-701-84). "Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения".
6. ГОСТ Р 50571.15-97 (МЭК 364-5-52-93). Часть 5. "Выбор и монтаж электрооборудования. Глава 52. Электропроводки".
7. ГОСТ Р 50 669-94. "Электроснабжение и электробезопасность мобильных (инвентарных) зданий из металла или с металлическим каркасом для уличной торговли и бытового обслуживания населения. Технические требования".
